Geografi nota, bab 1

Arah

Buku teks Geografi Tingkatan 1 KSSM, halaman 1–11

Matlamat bab ini

Murid boleh mengenal pasti lapan arah mata angin, iaitu empat arah mata angin utama dan empat arah mata angin perantaraan (1.1)
Murid boleh menggunakan matahari sebagai panduan untuk menentukan arah mata angin (1.2)
Murid boleh menggunakan dan mengorientasikan kompas magnetik untuk menentukan arah mata angin (1.3)
Murid boleh mengukur bearing sudutan pada peta dengan menggunakan jangka sudut, termasuk bearing yang lebih daripada 180° (1.4)

1.1Arah mata angin

Arah ialah hala tuju sesuatu tempat dari suatu tempat yang lain.

Kita perlu tahu arah untuk sampai ke tempat yang kita tuju. Terdapat lapan arah mata angin.

Lapan arah mata angin dengan singkatannya — Lapan arah mata angin (Rajah 1.1 dan 1.2, buku teks).

Arah mata angin utama (4)
Utara (U)
Selatan (S)
Timur (T)
Barat (B)

Arah mata angin perantaraan (4)
Timur Laut (TL)
Tenggara (Tg)
Barat Daya (BD)
Barat Laut (BL)

Arah perantaraan terletak di tengah-tengah antara dua arah utama. Contohnya, Timur Laut terletak antara Utara dan Timur.

Arah perantaraan	Terletak antara
Timur Laut (TL)	Utara dan Timur
Tenggara (Tg)	Timur dan Selatan
Barat Daya (BD)	Selatan dan Barat
Barat Laut (BL)	Barat dan Utara

Ingat: perkataan "Laut" ada pada dua arah di sebelah utara (Timur Laut, Barat Laut). Di sebelah selatan pula ialah Tenggara dan Barat Daya.

Singkatan Tenggara ialah Tg, bukan T. Huruf T sahaja bermaksud Timur.

Tahukah anda?

Pada waktu malam, arah dapat ditentukan dengan buruj, iaitu kumpulan bintang di langit. Buruj biduk menunjukkan arah utara.
Burung merpati menentukan arah dengan penglihatan, medan magnet bumi, deria bau dan deria rasa.

Namakan arah mata angin perantaraan yang terletak antara Selatan dan Barat. Tuliskan singkatannya.

Tunjuk jawapanSembunyi jawapan

Barat Daya (BD).

1.2Menentukan arah menggunakan matahari

Bumi berputar pada paksinya dari barat ke timur. Oleh itu, matahari kelihatan terbit di sebelah timur dan terbenam di sebelah barat.

Kita boleh menggunakan matahari sebagai panduan untuk menentukan arah mata angin.

Murid menghadap matahari terbit dan mendepakan tangan — Pandangan dari atas: murid menghadap matahari terbit.

Langkah	Apa yang dibuat	Arah
1	Berdiri menghadap ke arah matahari terbit.	Hadapan = Timur
2	Arah di belakang anda.	Belakang = Barat
3	Depakan kedua-dua belah tangan.	Tangan kiri = Utara Tangan kanan = Selatan

Selepas mendapat empat arah utama, kita boleh tentukan arah perantaraan. Contohnya, antara hadapan (Timur) dan tangan kiri (Utara) ialah Timur Laut.

Ramai murid tersilap: tangan kiri menunjukkan Utara, bukan Selatan (apabila menghadap matahari terbit).

Pada waktu petang, jika anda menghadap matahari terbenam, hadapan anda ialah Barat. Tangan kanan menunjuk Utara dan tangan kiri menunjuk Selatan.

Pada waktu pagi, Siti berdiri menghadap matahari terbit. Arah manakah di belakangnya? Arah manakah yang ditunjukkan oleh tangan kanannya?

Tunjuk jawapanSembunyi jawapan

Belakang: Barat. Tangan kanan: Selatan.

1.3Menentukan arah menggunakan kompas

Kompas dicipta untuk menentukan arah dengan tepat. Jarum kompas sentiasa menunjuk ke arah utara kerana dipengaruhi oleh tarikan magnet dari kutub utara bumi.

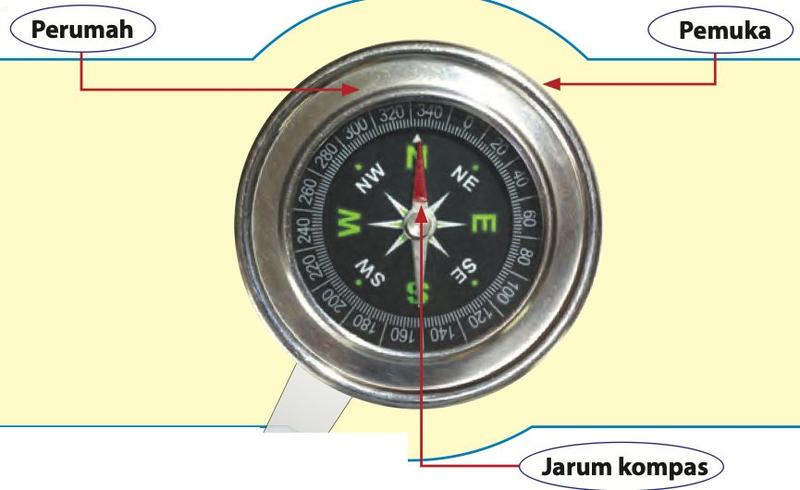

Kompas magnetik berlabel perumah, pemuka dan jarum kompas — Bahagian kompas magnetik. Lapan arah mata angin ditunjukkan pada permukaannya.

Foto: buku teks Geografi Tingkatan 1, ms. 4.

Bahagian kompas	Keterangan
Perumah	Bekas atau bingkai luar yang melindungi kompas
Pemuka	Permukaan yang menunjukkan lapan arah mata angin dan darjah
Jarum kompas	Jarum bermagnet yang sentiasa menunjuk ke arah utara

Magnet: bahan yang berupaya mengenakan daya tarikan ke atas bahan yang diperbuat daripada besi.
Orientasi kompas: kompas dipusing supaya jarumnya menghadap ke arah utara.

Langkah mengorientasikan kompas magnetik

Berdiri menghadap objek yang ingin ditentukan arahnya.
Letakkan kompas pada permukaan yang rata. Jauhi objek besi seperti tiang besi dan kerusi besi.
Orientasikan kompas: pusing kompas perlahan-lahan sehingga jarum menunjukkan arah utara (huruf U/N pada pemuka).
Tentukan arah objek tersebut berpandukan kompas.

Jangan letak kompas dekat besi. Besi menarik jarum kompas, jadi arah yang dibaca menjadi tidak tepat.

Jenis kompas

Kompas jarum
Dicipta pada Zaman Tamadun Islam. Digunakan oleh pelayar Islam di Lautan Hindi.

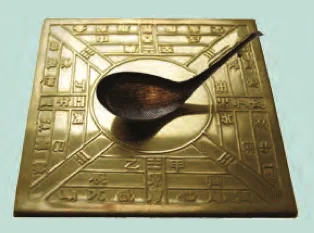

Kompas purba Cina
Dicipta pada Zaman Dinasti Han. Mula-mula digunakan untuk pelayaran.

Kompas kiblat
Konsep hampir sama dengan kompas magnetik. Menentukan arah kiblat.

Foto: buku teks Geografi Tingkatan 1, ms. 4.

Anggota tentera menggunakan dua jenis kompas khas, iaitu kompas prisma dan kompas lensa.

Teknologi moden

Kini arah boleh ditentukan dengan lebih cepat dan tepat menggunakan aplikasi kompas pada telefon pintar, GPS (Global Positioning System) dan aplikasi navigasi.

Susun langkah ini mengikut urutan yang betul: (P) Pusing kompas sehingga jarum menunjuk ke utara. (Q) Berdiri menghadap objek. (R) Tentukan arah objek. (S) Letakkan kompas di permukaan rata.

Tunjuk jawapanSembunyi jawapan

Q, S, P, R.

1.4Bearing sudutan

Bearing ialah arah sesuatu objek atau tempat dari satu titik rujukan. Unitnya ialah darjah (°).
Bearing sudutan ialah bearing yang diukur dari arah utara (0°) mengikut arah pusingan jam.

Bulatan bearing sudutan 0 hingga 360 darjah — Bearing sudutan: 0° hingga 360°.

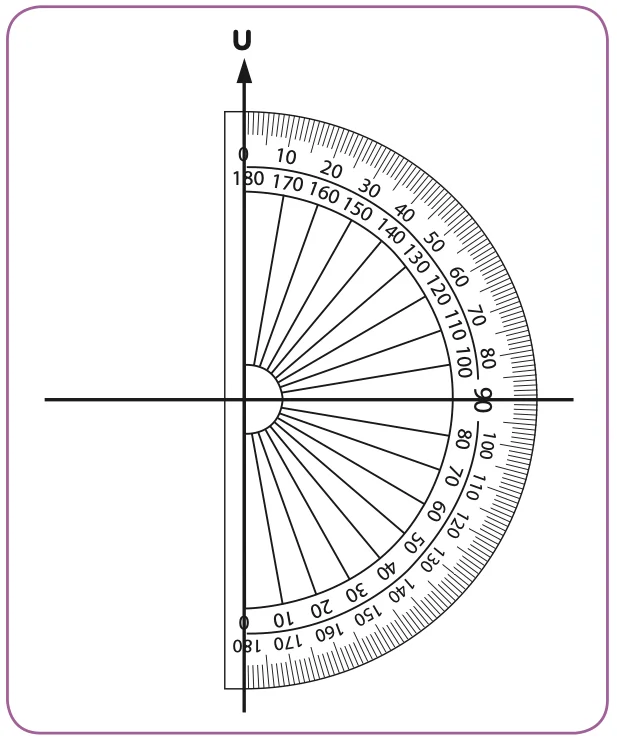

Jangka sudut diletakkan pada garisan utara — Bearing sudutan: 0° hingga 360°.

Jangka sudut: buku teks Geografi Tingkatan 1, Rajah 1.4, ms. 6.

Arah	U	TL	T	Tg	S	BD	B	BL
Bearing	0° / 360°	45°	90°	135°	180°	225°	270°	315°

Bearing sudutan juga dikenali sebagai bearing azimut. Perkataan azimut berasal daripada bahasa Arab al-sumut yang bermaksud arah.

Titik rujukan: titik yang menjadi petunjuk kepada titik yang lain. Dalam soalan "bearing Y dari X", titik rujukan ialah X (tempat selepas perkataan dari).

Langkah mengukur bearing sudutan (contoh: Y dari X)

Tentukan dua titik, X dan Y. Lukis garisan lurus yang menyambungkan kedua-dua titik.
Tentukan titik rujukan (X). Lukis arah mata angin pada titik X.
Letakkan pusat jangka sudut pada titik rujukan, dengan garis 0° pada arah utara.
Ukur sudut dari utara (0°) mengikut arah pusingan jam hingga ke garisan XY.

Bearing Y dari X ialah 120 darjah — Bearing Y dari X = 120°.

Bearing yang lebih daripada 180°

Jika titik itu berada di sebelah barat titik rujukan, bearingnya lebih daripada 180°. Jangka sudut hanya separuh bulatan, jadi:

Lukis garisan lurus menyambungkan P dan Q.
Lukis arah mata angin pada Q (titik rujukan).
Ukur sudut dari arah selatan ke garisan QP (contoh: 120°).
Tambah 180°: bearing P dari Q = 180° + 120° = 300°.

Bearing P dari Q ialah 300 darjah — Sudut dari selatan 120°, jadi bearing P dari Q ialah 300°.

Bearing songsang (pusing balik): bearing A dari B dan bearing B dari A sentiasa berbeza 180°.
Jika bearing kurang daripada 180°, tambah 180°. Jika lebih daripada 180°, tolak 180°.
Contoh: P dari Q = 300°, maka Q dari P = 300° − 180° = 120°.

Kesilapan biasa:

Mengukur dari titik yang salah. Bearing "B dari A" mesti diukur di titik A.
Mengukur lawan arah pusingan jam, atau bermula dari timur.
Lupa menambah 180° apabila sudut diukur dari arah selatan.
Tidak menulis simbol darjah (°).

Sudut 40 darjah dari selatan ke garisan AB

Sudut antara arah selatan dan garisan AB ialah 40°. Hitung (a) bearing B dari A, (b) bearing A dari B.

Tunjuk jawapanSembunyi jawapan

(a) 180° + 40° = 220°. (b) 220° − 180° = 40°.

Rumusan

Subtopik	Perkara penting
1.1 Arah mata angin	Arah = hala tuju sesuatu tempat dari tempat lain. 8 arah: 4 utama (U, S, T, B) dan 4 perantaraan (TL, Tg, BD, BL).
1.2 Matahari	Bumi berputar dari barat ke timur. Hadap matahari terbit: hadapan Timur, belakang Barat, tangan kiri Utara, tangan kanan Selatan.
1.3 Kompas	Perumah, pemuka, jarum kompas. Jarum menunjuk utara (tarikan magnet kutub utara bumi). Langkah: hadap objek, letak di permukaan rata jauh dari besi, orientasikan ke utara, tentukan arah.
1.4 Bearing sudutan	Diukur dari utara (0°) mengikut arah pusingan jam dengan jangka sudut, 0° hingga 360°. Lebih 180°: ukur dari selatan, tambah 180°. Bearing songsang berbeza 180°.
