Reka Bentuk dan Teknologi nota, bab 1

Aplikasi teknologi: Reka bentuk mekatronik

Buku teks Reka Bentuk dan Teknologi Tingkatan 3 KSSM (2018), halaman 1–35

Matlamat bab ini

  • Murid boleh menyatakan maksud reka bentuk mekatronik (1.1.1)
  • Murid boleh mengenal pasti elemen mekatronik (1.1.2)
  • Murid boleh menerangkan fungsi elemen mekatronik pada produk sedia ada (1.1.3)
  • Murid boleh menghasilkan gambar rajah blok (block diagram) produk mekatronik sedia ada (1.1.4)
  • Murid boleh menghasilkan lakaran bahagian reka bentuk produk yang akan diubah suai berdasarkan gambar rajah blok yang terlibat (1.1.5)
  • Murid boleh membuat penambahbaikan kepada produk berdasarkan lakaran yang telah dibuat (1.1.6)
  • Murid boleh membuat penilaian kefungsian produk yang telah diubah suai (1.1.7)

1.1Reka bentuk mekatronik

Mesin fotokopi, lif dan palang automatik ialah produk yang anda temui setiap hari. Semuanya digerakkan oleh motor, tetapi bukan manusia yang mengawal setiap gerakannya. Produk seperti ini ialah hasil reka bentuk mekatronik. Di Tingkatan 2 anda belajar reka bentuk mekanikal, elektrik dan elektronik. Dalam bab ini semuanya digabungkan dengan sistem kawalan dan pengaturcaraan.

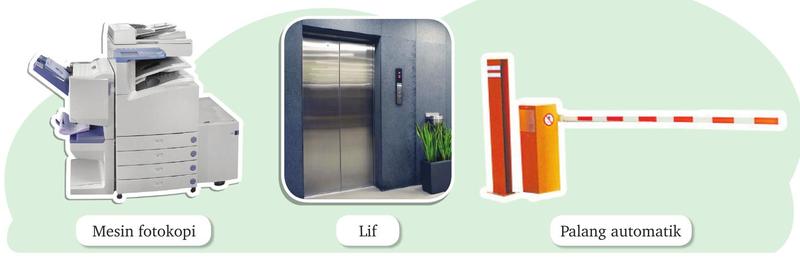

Mesin fotokopi, lif dan palang automatik
Contoh produk mekatronik dalam kehidupan harian (Gambar foto 1.1).

Gambar foto 1.1: buku teks RBT Tingkatan 3, ms. 2.

1.1.1 Maksud reka bentuk mekatronik

Reka bentuk mekatronik ialah reka bentuk produk atau sistem yang menggabungkan disiplin ilmu elektrik, mekanikal, elektronik, kawalan dan pengaturcaraan untuk mencapai tujuan yang dikehendaki.
  • Konsep mekatronik diperkenalkan oleh Tetsuro Mori, seorang jurutera di Jepun, pada tahun 1969. Beliau mendefinisikannya sebagai aplikasi elektronik dan teknologi komputer untuk mengawal pergerakan sistem mekanikal sesuatu produk.
  • Istilah ini gabungan meka (daripada mekanikal) dan tronik (daripada elektronik).
  • Apabila semua elemen disepadukan (integrasi), produk berfungsi secara automatik atau separa automatik. Pengguna hanya menekan suis kawalan; produk menjalankan tugasan yang ditetapkan dan berhenti sendiri apabila selesai.

Revolusi Industri

PeringkatCiri utama
1.0Reka bentuk mekanikal menggantikan tenaga manusia
2.0Penemuan tenaga elektrik: produk dihasilkan dalam kuantiti lebih besar dan cepat
3.0Penggunaan meluas reka bentuk elektronik, kemudian digabungkan menjadi reka bentuk mekatronik
4.0Mekatronik digabungkan dengan Internet benda, data raya dan pengkomputeran awan untuk membentuk sistem pengeluaran pintar (konsep cyberphysical)

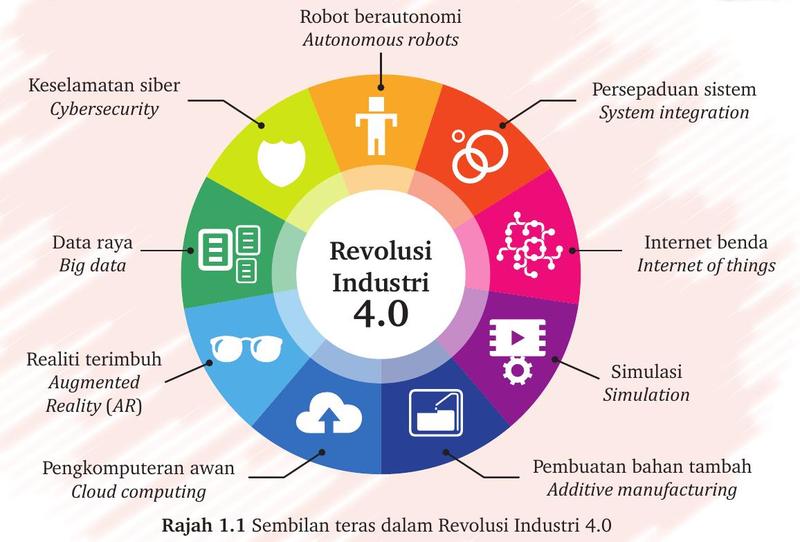

Roda sembilan teras Revolusi Industri 4.0
Sembilan teras Revolusi Industri 4.0 (Rajah 1.1). Teras seperti robot berautonomi dan persepaduan sistem berkait rapat dengan mekatronik.

Rajah 1.1: buku teks RBT Tingkatan 3, ms. 5.

Namakan dua teras Revolusi Industri 4.0 selain robot berautonomi.
Tunjuk jawapanSembunyi jawapan
Mana-mana dua: keselamatan siber, persepaduan sistem, Internet benda, simulasi, pembuatan bahan tambah, pengkomputeran awan, realiti terimbuh, data raya.

1.1.2 Elemen mekatronik

Mekatronik menggabungkan empat elemen asas kejuruteraan. Gabungan ini membolehkan produk berfungsi dengan sempurna, cekap, produktif dan berkesan.

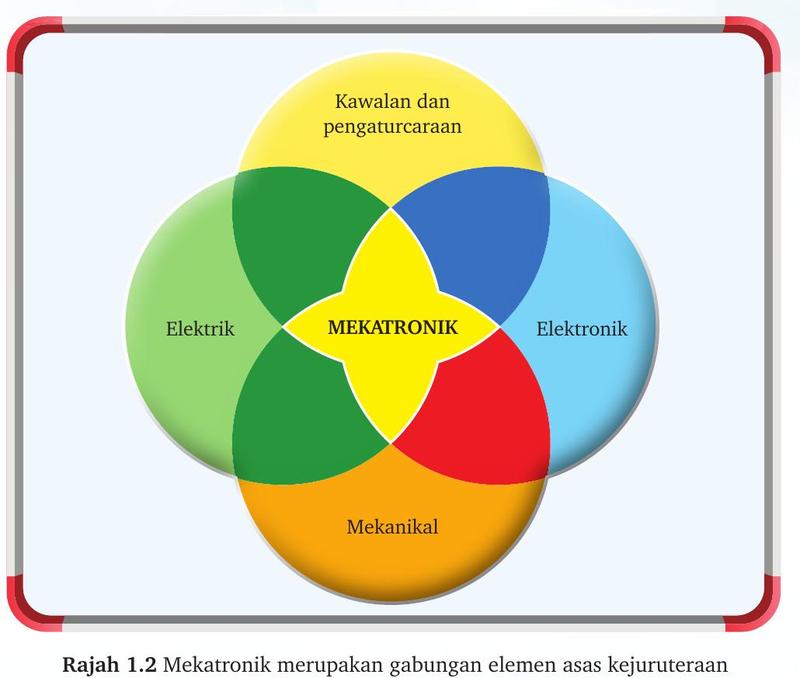

Gambar rajah Venn: elektrik, mekanikal, elektronik, kawalan dan pengaturcaraan bertindih menjadi mekatronik
Mekatronik ialah gabungan elemen asas kejuruteraan (Rajah 1.2).

Rajah 1.2: buku teks RBT Tingkatan 3, ms. 7.

ElemenMaksudContoh komponen
Sistem elektrikSistem yang menggunakan arus elektrik, arus terus (AT) atau arus ulang-alik (AU), sebagai bekalan kuasa. Membekalkan arus kepada peranti dan mengambil kira keselamatan, kedudukan peranti dan sambungan litar.Bateri, panel solar, pengawal pengecas solar, pengubah, motor AT, motor AU
Sistem mekanikalGabungan komponen mekanikal yang berfungsi sebagai penghantar memindahkan sumber gerakan (motor) kepada bentuk gerakan lain, sama ada bergerak atau berputar.Gear, tali sawat, takal, gear rak dan pinan, dram, galas bebola
Sistem elektronikSusunan dan sambungan fizikal komponen elektronik dalam suatu litar untuk menjalankan operasi sesuatu sistem.Perintang, diod, kapasitor, transistor, suis, penderia, papan litar, litar bersepadu
Sistem kawalan dan pengaturcaraanKaedah mengurus, mengarah atau mengawal atur tindakan supaya produk berfungsi secara automatik. Pengaturcaraan ialah menulis atur cara untuk mikropengawal.Mikropengawal, papan litar mikropengawal, atur cara (C++, Python, Scratch, mBlock)
  • Bahasa pengaturcaraan berasaskan teks termasuk Java, Python, Visual Basic dan C++. Yang berasaskan blok arahan termasuk Scratch, mBlock, JavaScript Block dan Ardublock.
  • Sintaks ialah peraturan yang menguasai struktur sesuatu bahasa. Semantik ialah proses yang dilalui komputer semasa melaksanakan atur cara.
Sistem kawalan ialah kaedah mengawal tindakan produk. Pengaturcaraan ialah proses menulis arahan yang dimuat naik ke mikropengawal. Pengaturcaraan menyediakan arahan; sistem kawalan melaksanakannya pada produk.
Sebuah pemain DVD menggunakan gear rak dan pinan serta tali sawat untuk membuka dan menutup dulang cakera. Elemen mekatronik apakah ini?
Tunjuk jawapanSembunyi jawapan
Sistem mekanikal, kerana gear dan tali sawat memindahkan gerakan motor.

1.1.3 Fungsi elemen mekatronik pada produk sedia ada

Setiap elemen dalam produk mekatronik ada fungsi tersendiri. Jadual berikut meringkaskan tiga produk dalam buku teks.

ElemenKereta kawalan jauh (ms. 12–13)Pintu gelangsar automatik (ms. 14–15)Mesin basuh automatik (ms. 16–17)
MekanikalGear: mengurangkan atau meningkatkan halaju dan menambah daya kilas (torque) motorTakal dan tali sawat membuka dan menutup pintu; gear pada motor memudahkan pergerakanTakal, tali sawat, gear, dram dan galas bebola menghasilkan putaran dram
ElektronikMenerima isyarat input dari alat kawalan jauh dan menukarnya kepada isyarat elektrik untuk memacu motor AT (pemacu motor, modul geganti)Litar pemacu motor; penderia gerakan mengesan pergerakan dan menghantar isyarat kepada sistem kawalanButang panel kawalan (ON/OFF, START, PAUSE); kapasitor dan diod pada papan litar tercetak
ElektrikBateri sebagai sumber tenaga; motor ATMotor AT dan pengubah (transformer) membekalkan tenaga elektrikPengubah dan motor AU membekalkan tenaga kepada kawalan motor dan motor
Kawalan dan pengaturcaraanMikropengawal mengawal halaju dan arah putaran motor ATMemproses isyarat dari penderia gerakan dan menghantar isyarat output kepada pemacu motor ATMikropengawal diatur cara untuk mengawal sistem elektrik, elektronik dan mekanikal
Pengubah menaikkan atau menurunkan voltan bekalan arus ulang-alik. Motor AT memerlukan bekalan arus terus (contohnya bateri), manakala motor AU pada mesin basuh menggunakan bekalan arus ulang-alik.
Pada pintu gelangsar automatik, apakah fungsi penderia gerakan dan apakah yang berlaku jika ia tidak mengesan sebarang gerakan?
Tunjuk jawapanSembunyi jawapan
Penderia gerakan mengesan sebarang pergerakan di hadapan pintu dan menghantar isyarat input kepada sistem kawalan. Jika tiada pergerakan dikesan, pintu kekal tertutup.

1.1.4 Gambar rajah blok produk mekatronik

Gambar rajah blok ialah lukisan yang mewakili litar atau elemen dalam bentuk blok. Anak panah menunjukkan urutan blok. Setiap blok dilabel mengikut fungsi, nama elemen atau litar.
BahagianFungsiContoh
Input (peranti masukan)Menerima dan menghantar isyarat kepada bahagian pengawalPanel kawalan tanpa wayar, penderia, mod pilihan
Proses (pengawal)Memproses isyarat mengikut pengaturcaraanMikropengawal
Output (peranti keluaran)Melaksanakan tindakan selepas menerima isyarat daripada pengawalPemacu motor, motor, pembaz, lampu LED
Panel kawalan tanpa wayar ke mikropengawal ke pemacu motor ke motor AT ke roda berputar
Gambar rajah blok kereta kawalan jauh: isyarat dihantar melalui Bluetooth dari telefon pintar (Rajah 1.8).
Penderia gerakan ke mikropengawal ke pemacu motor ke motor AT ke takal dan tali sawat ke pintu membuka dan menutup
Gambar rajah blok pintu gelangsar automatik (Rajah 1.9).
Mod pilihan dan penderia ke mikropengawal ke pemacu motor ke motor AU ke takal dan tali sawat ke dram berpusing
Gambar rajah blok mesin basuh automatik (Rajah 1.10). Perhatikan motor AU, bukan motor AT.

Rajah 1.7 hingga 1.10: buku teks RBT Tingkatan 3, ms. 18–21, dilukis semula.

Pemacu motor, motor dan komponen mekanikal yang digerakkan ialah output, bukan input. Mikropengawal sahaja ialah bahagian proses. Setiap produk ada gambar rajah blok yang berbeza.
Lukis gambar rajah blok ringkas bagi kipas siling automatik yang dihidupkan melalui telefon pintar.
Tunjuk jawapanSembunyi jawapan
Input: panel kawalan tanpa wayar (telefon pintar) → Proses: mikropengawal → Output: pemacu motor → motor → bilah kipas berputar. Setiap blok dilabel dan dihubungkan dengan anak panah dari kiri ke kanan.

1.1.5 Lakaran bahagian yang akan diubah suai

Buku teks menggunakan kereta kawalan jauh sebagai contoh. Pengubahsuaian dikenal pasti mengikut urutan berikut.

  1. Kenal pasti masalah melalui sumbang saran. Masalah yang dikenal pasti: kereta tidak mempunyai lampu, tidak mempunyai kawalan kelajuan dan mudah rosak apabila berlanggar dengan dinding (Rajah 1.11).
  2. Analisis fungsi menggunakan model fungsi, iaitu gambaran hubung kait antara komponen dan fungsi (contohnya roda memegang lantai, gear mengawal roda).
  3. Analisis berantai punca-kesan: bertanya "Mengapa?" berulang kali sehingga sampai kepada punca dan batasan (limitation).
  4. Penyelesaian masalah inventif menggunakan prinsip inventif.

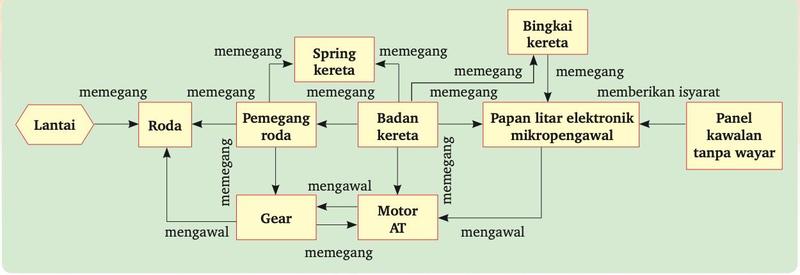

Model fungsi kereta kawalan jauh: blok komponen disambung dengan perkataan memegang, mengawal dan memberikan isyarat
Model fungsi kereta kawalan jauh (Rajah 1.12).

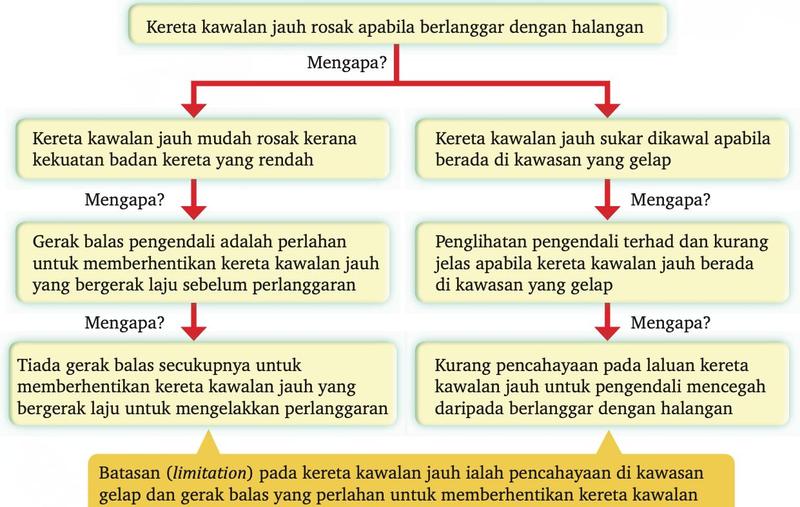

Dua rantai punca dan kesan: mudah rosak apabila berlanggar, dan sukar dikawal di kawasan gelap
Analisis berantai punca-kesan (Rajah 1.13).

Rajah 1.12 dan 1.13: buku teks RBT Tingkatan 3, ms. 23.

Batasan yang ditemui: pencahayaan di kawasan gelap tidak mencukupi dan gerak balas perlahan untuk memberhentikan kereta sebelum berlanggar. Kedua-dua masalah berlaku pada waktu tertentu sahaja (di kawasan gelap; ketika ada halangan), maka kaedah pemisahan masa dipilih.

Prinsip inventifPeneranganPengubahsuaian
Tindakan awal (preliminary action)Melakukan tindakan awal untuk mengawal risikoPerintang peka cahaya (LDR) mengesan tahap cahaya, mikropengawal menghidupkan lampu LED. Penderia inframerah mengesan jarak selamat, mikropengawal memberhentikan kereta dan menghidupkan pembaz.
Tiga input (panel kawalan, penderia inframerah, LDR) ke mikropengawal, kemudian output pemacu motor, motor AT, roda, pembaz dan lampu LED
Gambar rajah blok bahagian kereta kawalan jauh yang diubah suai (Rajah 1.14). Blok yang baharu ialah penderia inframerah, LDR, pembaz dan lampu LED.

Seterusnya, lakaran perkembangan idea dihasilkan berdasarkan gambar rajah blok dan perlu mengambil kira elemen dan prinsip reka bentuk. Tiga idea dilakar; idea ketiga dipilih kerana memenuhi kriteria pemilihan dan mampu dibangunkan, lalu dipersembahkan sebagai lakaran 3D bermaklumat.

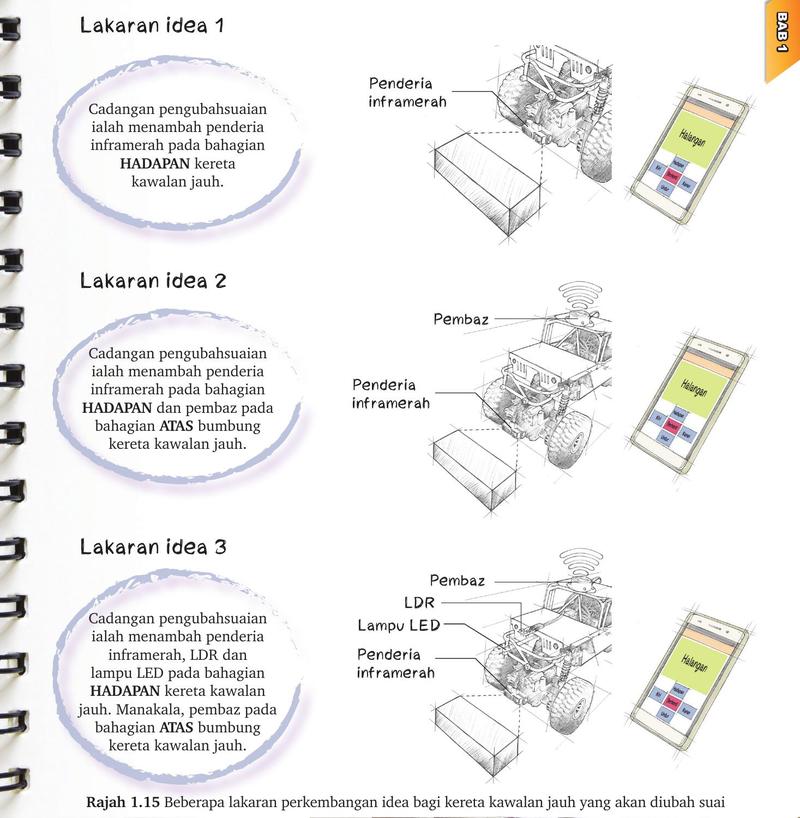

Tiga lakaran idea kereta kawalan jauh dengan penderia inframerah, pembaz, LDR dan lampu LED
Tiga lakaran perkembangan idea (Rajah 1.15).

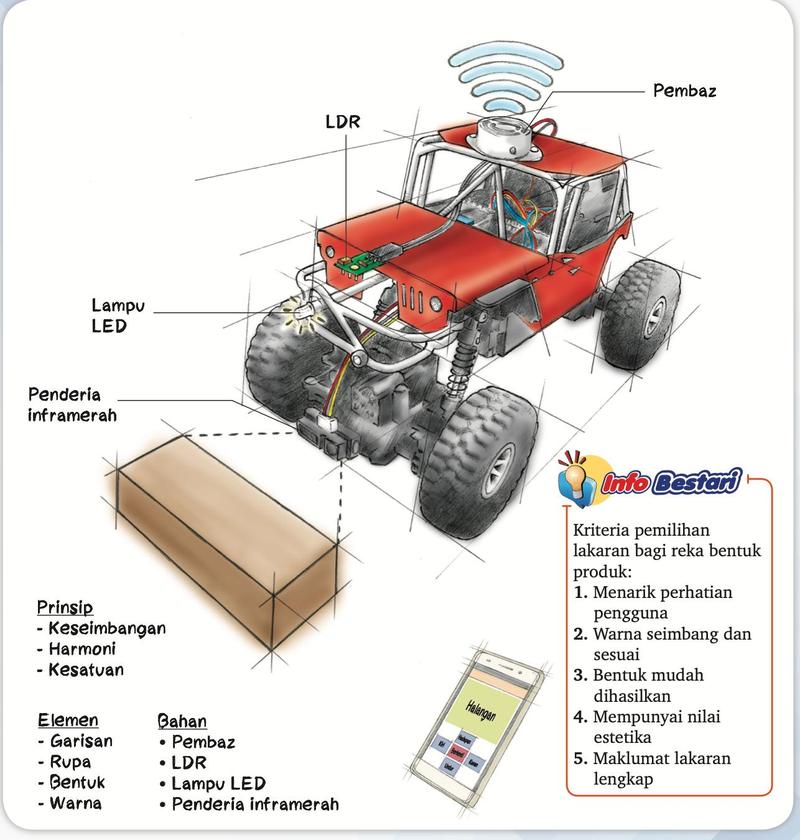

Lakaran 3D bermaklumat kereta kawalan jauh dengan label LDR, pembaz, lampu LED dan penderia inframerah
Lakaran 3D bermaklumat idea 3 (Rajah 1.16): menyenaraikan prinsip, elemen dan bahan yang digunakan.

Rajah 1.15 dan 1.16: buku teks RBT Tingkatan 3, ms. 25–26.

Kriteria pemilihan lakaran: menarik perhatian pengguna; warna seimbang dan sesuai; bentuk mudah dihasilkan; mempunyai nilai estetika; maklumat lakaran lengkap.
Mengapakah kaedah pemisahan masa dipilih untuk menyelesaikan masalah kereta kawalan jauh?
Tunjuk jawapanSembunyi jawapan
Kerana masalah pencahayaan hanya berlaku pada waktu tertentu (di kawasan gelap) dan masalah gerak balas hanya berlaku apabila ada halangan di laluan kereta.

1.1.6 Penambahbaikan produk berdasarkan lakaran

Idea, bahan dan teknologi yang dipilih mesti dijustifikasikan untuk menentukan sama ada produk berfungsi sebahagian atau sepenuhnya.

BahagianPenambahbaikanJustifikasiTindakan
HadapanLDR dan lampu LEDLDR mengesan tahap cahaya dan menghantar isyarat kepada mikropengawal; lampu LED menyala apabila cahaya berada di luar julat yang ditetapkanPasang LDR dan lampu LED; atur cara supaya mikropengawal menghidupkan lampu
HadapanPenderia inframerahMengesan halangan pada jarak yang ditetapkan dan menghantar isyarat kepada mikropengawalPasang penderia dan pembaz; atur cara supaya motor AT berhenti dan pembaz hidup serentak
Atas bumbungPembazBerbunyi apabila jarak dengan halangan berada dalam julat yang ditetapkanPasang pembaz

Enam langkah proses penambahbaikan

Enam langkah: lakaran, bahan, pengaturcaraan, membina dan memasang, kemasan, produk akhir
Urutan langkah penambahbaikan (ms. 28–29).
LangkahPerkara penting
1. Membuat lakaranMengambil kira elemen dan prinsip reka bentuk supaya memenuhi keperluan dan kehendak pengguna
2. Memilih bahanPenderia inframerah, pembaz, LDR, lampu LED dan wayar
3. Membuat pengaturcaraanMembangunkan atur cara dan memuat naik kepada papan litar mikropengawal
4. Membina dan memasangMemasang komponen; faktor keselamatan diutamakan
5. Membuat kemasanMenambah daya tarikan, melindungi komponen elektrik daripada sentuhan dan mengurangkan risiko kecederaan
6. Produk akhirKereta kawalan jauh yang telah ditambah baik
Pengaturcaraan dibuat sebelum pemasangan akhir dan kemasan. Kemasan bukan sekadar hiasan: ia juga melindungi pengguna daripada sentuhan komponen elektrik.

1.1.7 Penilaian kefungsian produk yang diubah suai

Penilaian kefungsian menentukan sama ada penambahbaikan mencapai objektif yang ditetapkan. Ujian parameter dijalankan dalam situasi sebenar untuk menilai keberkesanan penambahbaikan terhadap kefungsiannya tanpa mengubah fungsi asal produk.

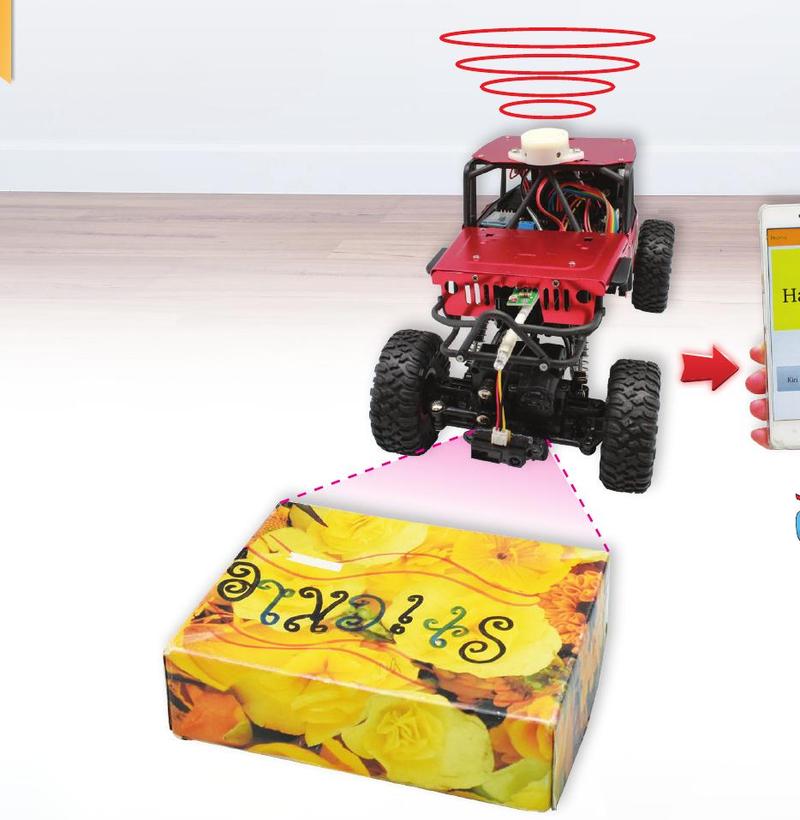

Kereta kawalan jauh bergerak menghampiri sebuah kotak, penderia inframerah mengesan halangan
Pengujian kereta yang ditambah baik: kereta berhenti dan pembaz berbunyi apabila ada halangan (Gambar foto 1.11).

Gambar foto 1.11: buku teks RBT Tingkatan 3, ms. 30.

PenambahbaikanUjian parameterKeputusan
LDR dan lampu LEDGerakkan kereta ke kawasan gelapLampu LED menyala di kawasan gelap
Penderia inframerah dan pembazGerakkan kereta ke kawasan berhalangan; uji pembaz apabila halangan dikesan. Ujian dilaksanakan 3 kali.Kereta berhenti secara automatik dan pembaz berbunyi

Penilaian juga mengambil kira keupayaan produk, nilai estetika dan keselamatan. Senarai semak menilai perkara seperti: adakah reka bentuk menyelesaikan masalah, berkualiti baik, selamat digunakan, tiada bahagian tajam, tiada bahagian elektronik yang membahayakan pengguna dan boleh dihasilkan dengan kos yang efektif.

Cadangan penambahbaikan lanjutan dalam buku teks: kawalan melalui isyarat tangan, kelajuan yang boleh dikawal, dan span di hadapan sebagai penyerap hentakan. Nilai murni: jujur dan tepat semasa merekod keputusan ujian.
Mengapakah ujian terhadap pembaz dilaksanakan sebanyak 3 kali dan bukan sekali sahaja?
Tunjuk jawapanSembunyi jawapan
Mengulang ujian memastikan produk berfungsi dengan konsisten, bukan kebetulan sekali sahaja, supaya keputusan lebih boleh dipercayai.

Rumusan

TopikPerkara penting
MaksudGabungan elektrik, mekanikal, elektronik, kawalan dan pengaturcaraan; diperkenalkan oleh Tetsuro Mori pada 1969.
Elemen (4)Sistem elektrik, mekanikal, elektronik, kawalan dan pengaturcaraan.
Produk contohKereta kawalan jauh, pintu gelangsar automatik, mesin basuh automatik.
Gambar rajah blokInput, proses (mikropengawal), output; anak panah menunjukkan urutan.
Mengenal pasti pengubahsuaianSumbang saran, model fungsi, analisis berantai punca-kesan, prinsip inventif (tindakan awal).
LakaranLakaran perkembangan idea, kemudian lakaran 3D bermaklumat idea terpilih.
Proses penambahbaikan (6)Lakaran, bahan, pengaturcaraan, membina dan memasang, kemasan, produk akhir.
PenilaianUjian parameter dalam situasi sebenar; senarai semak keupayaan, estetika dan keselamatan.
