Reka Bentuk dan Teknologi questionssoalan, unit 1

NameNamaClassKelasDateTarikh

Aplikasi Reka Bentuk Teknologi Kejuruteraan

41 marksmarkah. Guna mod Latihan untuk menyemak setiap jawapan, atau mod Peperiksaan untuk menjawab semua soalan dahulu. Buku tidak memberi jawapan, jadi minta orang dewasa membantu kamu menanda jawapan bertulis.

Bahagian A: soalan objektif

12 marksmarkah

Pilih satu jawapan yang paling tepat bagi setiap soalan.

QuestionSoalan 1

Elemen elektromekanikal ialah gabungan komponen ...

elektrik, elektronik dan mekanikal
elektrik dan elektronik sahaja
mekanikal dan kimia
elektronik dan sains

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gabungan komponen elektrik, elektronik dan mekanikal membolehkan perkakasan berfungsi mengikut tugasnya (ms. 2).

For the teacherUntuk guru: RememberingMengingat, lowrendah difficultyaras lowrendah, standard 5.2.1

TextbookBuku teks p.ms. 2

QuestionSoalan 2

Apakah tiga tamatan pada plag 3 pin?

Hidup, mati dan bumi
Positif, negatif dan bumi
Hidup, neutral dan bumi
Neutral, mati dan hidup

Show answerTunjuk jawapanHide answerSembunyi jawapan

Plag 3 pin terdiri daripada tamatan hidup (L), neutral (N) dan bumi (E) (ms. 4).

For the teacherUntuk guru: RememberingMengingat, lowrendah difficultyaras lowrendah, standard 5.2.2

TextbookBuku teks p.ms. 4

QuestionSoalan 3

Apakah fungsi plag 3 pin?

Memusingkan dram mesin basuh
Mengesan suhu air
Memindahkan putaran motor ke takal
Menyambungkan perkakasan elektrik kepada bekalan kuasa elektrik

Show answerTunjuk jawapanHide answerSembunyi jawapan

Plag 3 pin menyambungkan perkakasan elektrik kepada bekalan kuasa elektrik (ms. 4).

For the teacherUntuk guru: UnderstandingMemahami, lowrendah difficultyaras lowrendah, standard 5.2.2

TextbookBuku teks p.ms. 4

QuestionSoalan 4

Motor menukarkan tenaga elektrik kepada ...

tenaga haba
tenaga kinetik
tenaga cahaya
tenaga bunyi

Show answerTunjuk jawapanHide answerSembunyi jawapan

Motor menukarkan tenaga elektrik kepada tenaga kinetik untuk menghasilkan pergerakan (ms. 4).

For the teacherUntuk guru: UnderstandingMemahami, lowrendah difficultyaras lowrendah, standard 5.2.2

TextbookBuku teks p.ms. 4

QuestionSoalan 5

Antara yang berikut, yang manakah komponen mekanikal pada mesin basuh?

Panel kawalan dan plag 3 pin
Motor dan sensor
Takal dan tali sawat
Sensor dan panel kawalan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Takal dan tali sawat ialah komponen mekanikal. Motor dan plag 3 pin ialah komponen elektrik; panel kawalan dan sensor ialah komponen elektronik (ms. 3).

For the teacherUntuk guru: ApplyingMengaplikasi, lowrendah difficultyaras lowrendah, standard 5.2.2

TextbookBuku teks p.ms. 3

QuestionSoalan 6

Putaran dram mesin basuh tidak seimbang semasa proses SPIN. Komponen manakah yang menghentikan putaran dram?

Plag 3 pin
Tali sawat
Takal
Sensor keseimbangan dram

Show answerTunjuk jawapanHide answerSembunyi jawapan

Sensor keseimbangan dram menghentikan putaran dram sekiranya putaran tidak seimbang (ms. 3).

For the teacherUntuk guru: ApplyingMengaplikasi, mediumsederhana difficultyaras mediumsederhana, standard 5.2.2

TextbookBuku teks p.ms. 3

QuestionSoalan 7

Apakah fungsi gear dalam sesebuah mesin?

Memindahkan kuasa supaya kelajuan atau arah pergerakan berubah
Mengesan perubahan cahaya
Menyambung perkakasan ke bekalan kuasa
Mengawal sistem elektromekanikal

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gear ialah susunan roda bergigi yang memindahkan kuasa supaya kelajuan atau arah pergerakan mesin dapat ditukarkan (ms. 5).

For the teacherUntuk guru: UnderstandingMemahami, lowrendah difficultyaras lowrendah, standard 5.2.2

TextbookBuku teks p.ms. 5

QuestionSoalan 8

Lakaran idea dinilai berdasarkan empat elemen reka bentuk. Apakah elemen itu?

Warna, bunyi, harga dan berat
Rupa, bentuk, saiz dan ruang
Rupa, harga, jenama dan ruang
Bentuk, bunyi, saiz dan warna

Show answerTunjuk jawapanHide answerSembunyi jawapan

Jadual penilaian lakaran menggunakan elemen rupa, bentuk, saiz dan ruang (ms. 9).

For the teacherUntuk guru: RememberingMengingat, lowrendah difficultyaras lowrendah, standard 5.2.4

TextbookBuku teks p.ms. 9

QuestionSoalan 9

Mengapakah kumpulan Aiman memilih motor dan gear untuk lakaran yang ditambah baik?

Kerana motor dan gear sangat besar
Kerana tidak memerlukan bateri
Kerana ruang dan saiznya kecil
Kerana gear tidak perlu bersentuhan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Motor dan gear dipilih kerana ruang dan saiznya yang kecil (ms. 10).

For the teacherUntuk guru: UnderstandingMemahami, lowrendah difficultyaras lowrendah, standard 5.2.4

TextbookBuku teks p.ms. 10

QuestionSoalan 10

Manakah urutan langkah membina produk yang betul?

Memotong, menanda, mengukur, mencantum
Mengukur, menanda, memotong, mencantum
Menanda, mencantum, mengukur, memotong
Mencantum, memotong, menanda, mengukur

Show answerTunjuk jawapanHide answerSembunyi jawapan

Urutannya ialah mengukur, menanda, memotong dan mencantum (ms. 12).

For the teacherUntuk guru: ApplyingMengaplikasi, mediumsederhana difficultyaras mediumsederhana, standard 5.2.5

TextbookBuku teks p.ms. 12

QuestionSoalan 11

Bagaimanakah glu sentuh digunakan dengan betul?

Disapu pada kedua-dua permukaan dan dibiarkan seketika sebelum dicantumkan
Disapu pada satu permukaan dan dicantum serta-merta
Disapu pada kedua-dua permukaan dan dibasahkan dengan air
Dituang banyak-banyak pada satu permukaan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Glu sentuh disapu pada kedua-dua permukaan yang hendak dicantum dan dibiarkan seketika sebelum dicantumkan (ms. 14).

For the teacherUntuk guru: ApplyingMengaplikasi, mediumsederhana difficultyaras mediumsederhana, standard 5.2.5

TextbookBuku teks p.ms. 14

QuestionSoalan 12

Bilakah kerja membuat kemasan dilakukan?

Sebelum membuat lakaran
Sebelum mengukur kertas kotak
Semasa memasang gear
Selepas produk berfungsi dengan baik

Show answerTunjuk jawapanHide answerSembunyi jawapan

Kemasan dibuat pada peringkat akhir, iaitu apabila produk sudah berfungsi dengan baik (ms. 20).

For the teacherUntuk guru: RememberingMengingat, lowrendah difficultyaras lowrendah, standard 5.2.5

TextbookBuku teks p.ms. 20

Bahagian B: soalan berstruktur

29 marksmarkah

Jawab semua soalan. Bulatkan jawapan atau tulis jawapan di ruang yang disediakan.

QuestionSoalan 13

Banyak perkakasan di rumah mempunyai elemen elektromekanikal.

[1 markmarkah] (a)Apakah maksud elemen elektromekanikal?

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gabungan komponen elektrik, elektronik dan mekanikal1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (b)Namakan satu perkakasan di rumah yang mempunyai elemen elektromekanikal.

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Mesin basuh

Mesin basuh / peti sejuk [mana-mana satu]1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: RememberingMengingat, lowrendah difficultyaras lowrendah, standard 5.2.1

TextbookBuku teks p.ms. 2

QuestionSoalan 14

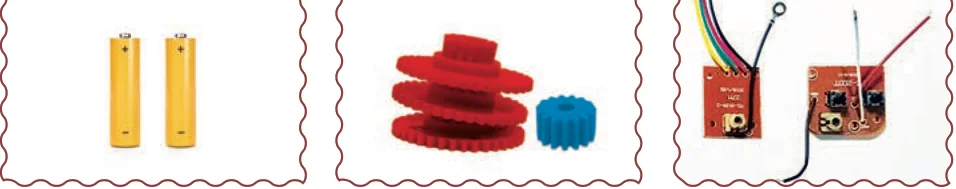

Rajah 1 menunjukkan tiga komponen yang digunakan untuk membina kereta kawalan jauh. Kenal pasti elemen elektromekanikal bagi setiap komponen.

Dua batang bateri, gear merah dan biru, dan dua papan litar isyarat — Rajah 1

[1 markmarkah] (a)Bateri

AElektrikBElektronikCMekanikal

Show answerTunjuk jawapanHide answerSembunyi jawapan

Elektrik

[1 markmarkah] (b)Gear

AElektrikBElektronikCMekanikal

Show answerTunjuk jawapanHide answerSembunyi jawapan

Mekanikal

[1 markmarkah] (c)Papan litar isyarat

AElektrikBElektronikCMekanikal

Show answerTunjuk jawapanHide answerSembunyi jawapan

Elektronik

For the teacherUntuk guru: ApplyingMengaplikasi, lowrendah difficultyaras lowrendah, standard 5.2.2

TextbookBuku teks p.ms. 22

QuestionSoalan 15

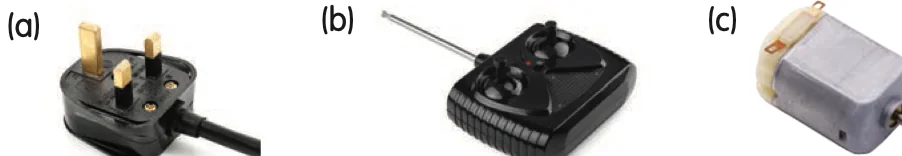

Rajah 2 menunjukkan tiga komponen elektromekanikal.

Plag 3 pin (a), alat kawalan jauh dengan antena (b) dan motor kecil (c) — Rajah 2

[1 markmarkah] (a)Nyatakan fungsi plag 3 pin (a).

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Menyambungkan perkakasan elektrik kepada bekalan kuasa elektrik1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (b)Alat kawalan jauh (b) mempunyai papan isyarat pemancar dan antena pemancar. Apakah fungsinya pada kereta kawalan jauh?

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Menghantar isyarat / arahan (maju dan undur) kepada kereta1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (c)Nyatakan fungsi motor (c).

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Menukarkan tenaga elektrik kepada tenaga kinetik untuk menghasilkan pergerakan1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (d)Berikan satu perkakasan yang menggunakan motor (c).

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Mesin basuh

Mesin basuh / kereta kawalan jauh [mana-mana satu]1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: UnderstandingMemahami, mediumsederhana difficultyaras mediumsederhana, standard 5.2.2

TextbookBuku teks p.ms. 22

QuestionSoalan 16

Aliya menekan butang START semasa proses SPIN pada mesin basuh.

[2 marksmarkah] (a)Apakah yang dihantar oleh panel kawalan apabila butang START ditekan, dan kepada komponen mana?

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Arahan [1]1
Kepada motor dan sensor keseimbangan dram [1]1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (b)Bagaimanakah dram dipusingkan oleh motor?

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Motor memusingkan takal yang dihubungkan dengan tali sawat, dan takal memusingkan dram1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (c)Sensor keseimbangan dram ialah komponen

AelektrikBelektronikCmekanikal

Show answerTunjuk jawapanHide answerSembunyi jawapan

elektronik

For the teacherUntuk guru: AnalysingMenganalisis, mediumsederhana difficultyaras mediumsederhana, standard 5.2.2

TextbookBuku teks p.ms. 3

QuestionSoalan 17

Rajah 3 menunjukkan lakaran yang ditambah baik bagi kereta kawalan jauh.

Lakaran kereta kawalan jauh dengan label antena penerima, pemegang bateri, motor, gear, papan isyarat penerima dan ukuran — Rajah 3

[1 markmarkah] (a)Namakan satu komponen mekanikal dalam lakaran itu.

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gear

Gear1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (b)Namakan satu komponen elektronik dalam lakaran itu.

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Papan isyarat penerima

Papan isyarat penerima / antena penerima [mana-mana satu]1

Tick each point you got.Tandakan setiap isi yang betul.

[2 marksmarkah] (c)Nyatakan dua maklumat yang ditunjukkan dalam lakaran itu supaya lakaran bermaklumat.

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Label nama komponen [1]1
Ukuran (dimensi) dalam cm [1]1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: ApplyingMengaplikasi, mediumsederhana difficultyaras mediumsederhana, standard 5.2.4

TextbookBuku teks p.ms. 10

QuestionSoalan 18

Kumpulan Chong menyediakan alatan untuk membina kereta kawalan jauh.

[2 marksmarkah] (a)Namakan dua alatan yang digunakan untuk memotong kertas kotak.

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gunting serba guna [1]1
Pisau boleh laras [1]1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (b)Namakan alatan yang digunakan untuk menebuk hujung batang aiskrim.

Auto-checked: type a short answerSemakan automatik: taip jawapan pendek

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gerudi mudah alih

Gerudi mudah alih1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (c)Nyatakan satu langkah keselamatan semasa menggunakan alatan tangan yang tajam.

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Berhati-hati semasa menggunakan alatan yang tajam / pakai apron semasa membuat kemasan1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: ApplyingMengaplikasi, lowrendah difficultyaras lowrendah, standard 5.2.5

TextbookBuku teks p.ms. 11

QuestionSoalan 19

Selepas dipasang, sebuah kereta kawalan jauh gagal berfungsi dengan baik.

[1 markmarkah] (a)Kereta tidak bergerak dan tiada bunyi putaran motor. Berikan satu punca yang munasabah.

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Bateri tidak dipasang / sambungan wayar salah atau longgar, jadi motor tidak mendapat elektrik1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (b)Kereta tidak bergerak tetapi ada bunyi putaran motor. Berikan satu punca yang munasabah.

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Gigi gear tidak bersentuhan antara satu sama lain / terlalu jauh, jadi putaran tidak sampai ke roda1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (c)Kereta bergerak tetapi tidak lancar. Apakah yang perlu diperiksa pada gear?

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Kedudukan gigi gear: tidak terlalu ketat dan tidak terlalu longgar1

Tick each point you got.Tandakan setiap isi yang betul.

[1 markmarkah] (d)Badan kereta dicantum pada kerangka dengan pita perekat, bukan glu sentuh. Berikan satu sebab yang munasabah.

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Badan kereta boleh dibuka semula untuk menyemak atau membaiki kesilapan pemasangan1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: AnalysingMenganalisis, hightinggi difficultyaras hightinggi, standard 5.2.5

TextbookBuku teks p.ms. 20

QuestionSoalan 20

Aiman menggantikan bateri dengan panel solar yang bersesuaian pada kereta kawalan jauhnya.

[2 marksmarkah] Adakah kereta itu akan berfungsi? Terangkan sebabnya.

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Ya [1]1
Panel solar boleh membekalkan tenaga elektrik kepada motor (jika ada cahaya) [1]1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: EvaluatingMenilai, hightinggi difficultyaras hightinggi, standard 5.2.2

TextbookBuku teks p.ms. 22

QuestionSoalan 21

Kumpulan Aiman akan membentangkan produk mereka.

[2 marksmarkah] Nyatakan dua perkara yang perlu disebut semasa pembentangan.

You mark this one: open Show answerAnda tanda sendiri: buka Tunjuk jawapan

Show answerTunjuk jawapanHide answerSembunyi jawapan

Any 2 pointsMana-mana 2 isi

Tajuk projek / nama produk1
Menunjukkan lakaran1
Komponen elektrik, elektronik dan mekanikal serta fungsinya1
Alatan dan bahan yang digunakan1
Masalah yang dihadapi dan cara menyelesaikannya1

Tick each point you got.Tandakan setiap isi yang betul.

For the teacherUntuk guru: RememberingMengingat, lowrendah difficultyaras lowrendah, standard 5.2.6

TextbookBuku teks p.ms. 21

Back to notesKembali ke nota Unit 2 questionssoalan Model papersKertas model
