Reka Bentuk dan Teknologi soalan, bab 2

NamaKelasTarikh

Pengurusan projek

42 markah. Guna mod Latihan untuk menyemak setiap jawapan, atau mod Peperiksaan untuk menjawab semua soalan dahulu. Sediakan kertas, pensel dan pembaris untuk soalan 18.

Bahagian A: soalan objektif

10 markah

Jawab semua soalan. Pilih satu jawapan yang betul bagi setiap soalan.

Soalan 1

Pengurusan projek reka bentuk merupakan aktiviti kerja yang melibatkan tiga proses kerja. Apakah proses kerja itu?

Skop kerja, tempoh masa dan kos projek
Skop kerja, lakaran dan mock-up
Kos bahan, kos upah dan kos overhed
Perancangan, penjadualan dan pengawalan

Tunjuk jawapanSembunyi jawapan

Pengurusan projek reka bentuk melibatkan skop kerja, tempoh masa dan kos projek (buku teks ms. 32). Perancangan, penjadualan dan pengawalan ialah langkah pengurusan pelaksanaan projek.

Untuk guru: Mengingat, aras rendah, standard 2.1.1

Buku teks ms. 32

Soalan 2

Antara berikut, yang manakah termasuk dalam skop produk?
I Kualiti reka bentuk
II Ciri reka bentuk
III Fungsi reka bentuk
IV Kepimpinan ahli kumpulan

I, II dan III
I, II dan IV
I, III dan IV
II, III dan IV

Tunjuk jawapanSembunyi jawapan

Skop produk melibatkan kualiti, ciri dan fungsi reka bentuk. Kepimpinan dan pengurusan ahli kumpulan termasuk dalam skop projek.

Untuk guru: Mengingat, aras rendah, standard 2.1.1

Buku teks ms. 32

Soalan 3

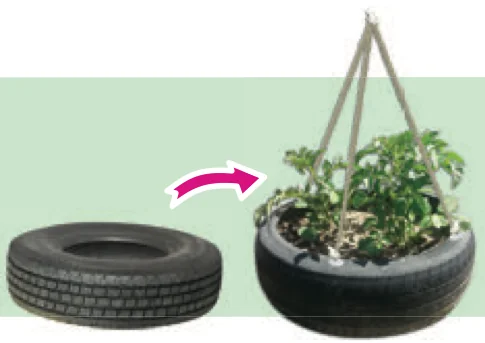

Rajah 1 menunjukkan tayar lama yang dijadikan pasu bunga gantung. Apakah cara penjanaan idea yang digunakan?

Tayar lama dan tayar yang dijadikan pasu bunga gantung — Rajah 1

Meniru apa sahaja yang terdapat di persekitaran
Menterbalikkan fungsi sesuatu alat
Menukar saiz objek
Menterbalikkan kedudukan

Tunjuk jawapanSembunyi jawapan

Tayar berfungsi untuk memudahkan pergerakan kenderaan. Fungsinya diterbalikkan menjadi pasu bunga.

Untuk guru: Memahami, aras rendah, standard 2.1.2

Buku teks ms. 34

Soalan 4

Antara berikut, yang manakah urutan langkah pengurusan pelaksanaan projek yang betul?

Penjadualan → Perancangan → Pengawalan
Perancangan → Pengawalan → Penjadualan
Pengawalan → Penjadualan → Perancangan
Perancangan → Penjadualan → Pengawalan

Tunjuk jawapanSembunyi jawapan

Langkah pengurusan projek ialah perancangan, penjadualan dan pengawalan (Rajah 2.3).

Untuk guru: Mengingat, aras rendah, standard 2.1.3

Buku teks ms. 34

Soalan 5

Maklumat berikut ialah salah satu tugas pengurus projek.
Perancangan lebih terperinci. Sumber kewangan, keperluan tenaga kerja atau pakar, dokumen perjanjian serta risiko dibincangkan.
Apakah tugas itu?

Penentuan utama
Penentuan subutama
Pengelolaan aktiviti
Matris organisasi atau pasukan

Tunjuk jawapanSembunyi jawapan

Pada peringkat penentuan subutama, perancangan lebih terperinci: sumber kewangan, tenaga kerja atau pakar, dokumen perjanjian, syarat, keselamatan dan risiko.

Untuk guru: Memahami, aras sederhana, standard 2.1.4

Buku teks ms. 36

Soalan 6

Antara berikut, yang manakah bukan tujuan penjadualan?

Mengelakkan kerugian masa dan kos
Mengawal sumber tenaga pekerja
Menetapkan harga jualan produk
Mengurus bahan mentah secara sistematik

Tunjuk jawapanSembunyi jawapan

Tujuan penjadualan ialah mengelakkan kerugian masa dan kos, mengelakkan pembaziran atau pemborosan, mengawal sumber tenaga pekerja dan mengurus bahan mentah secara sistematik. Harga jualan ditentukan semasa anggaran kos.

Untuk guru: Mengingat, aras rendah, standard 2.1.4

Buku teks ms. 36

Soalan 7

Dalam penjadualan blok hubungan aktiviti, apakah maksud milestone?

Penanda atau perkara yang bakal berlaku mengikut urutan
Jumlah kos yang diperlukan bagi setiap aktiviti
Ahli pasukan yang mengawal pelaksanaan projek
Carta bar yang menunjukkan perkembangan projek

Tunjuk jawapanSembunyi jawapan

Milestone ialah penanda atau perkara yang bakal berlaku mengikut urutan (buku teks ms. 37).

Untuk guru: Memahami, aras sederhana, standard 2.1.4

Buku teks ms. 37

Soalan 8

Kos penyediaan sebuah bekas pensel ialah RM4.50. Kelab Reka Cipta ingin menghasilkan 40 buah bekas pensel. Berapakah kos anggaran awal mengikut kaedah unit/kuantiti?

RM44.50
RM135.00
RM180.00
RM225.00

Tunjuk jawapanSembunyi jawapan

Kaedah unit/kuantiti: RM4.50 × 40 unit = RM180.00.

Untuk guru: Mengaplikasi, aras sederhana, standard 2.1.6

Buku teks ms. 40

Soalan 9

Pernyataan berikut berkaitan dengan projek bakul serba guna.
Projek dimulakan pada 3 Mac dan mesti siap pada 28 Mac. Peruntukan RM650.00 mencukupi untuk menyiapkannya.
Huruf manakah dalam konsep SMART yang diwakili oleh pernyataan itu?

S (Specify)
M (Measurable)
R (Realistic)
T (Time-Bound)

Tunjuk jawapanSembunyi jawapan

T (Time-Bound) bermaksud masa dan sumber kewangan mencukupi untuk menyiapkan projek. Tarikh mula dan tarikh akhir ialah maklumat panduan tempoh masa.

Untuk guru: Menganalisis, aras tinggi, standard 2.1.6

Buku teks ms. 42

Soalan 10

Cikgu Azlan ingin membentuk pasukan projek yang berkesan untuk pertandingan reka cipta. Antara cadangan berikut, yang manakah paling sesuai?
I Bilangan ahli pasukan tidak terlalu besar
II Ahli dipilih dengan teliti
III Semua ahli diberi tugas yang sama
IV Ahli diberi latihan yang berterusan

I, II dan III
I, II dan IV
I, III dan IV
II, III dan IV

Tunjuk jawapanSembunyi jawapan

Pasukan yang berkesan mempunyai bilangan ahli yang tidak terlalu besar, ahli dipilih dengan teliti dan diberi latihan berterusan. Tugas diberi mengikut kepakaran dan kemampuan setiap ahli, bukan sama untuk semua.

Untuk guru: Menilai, aras tinggi, standard 2.1.7

Buku teks ms. 44

Bahagian B: soalan objektif pelbagai bentuk

24 markah

Jawab semua soalan. Setiap soalan bernilai 4 markah.

Soalan 11

Tandakan (✓) Betul atau (✗) Salah bagi setiap pernyataan tentang pengurusan projek reka bentuk.

[1 markah] (a)Skop kerja terdiri daripada skop produk dan skop projek.

A✓ BetulB✗ Salah

Tunjuk jawapanSembunyi jawapan

✓ Betul

Skop kerja terdiri daripada skop produk dan skop projek.

[1 markah] (b)Skop projek melibatkan kualiti, ciri dan fungsi reka bentuk.

A✓ BetulB✗ Salah

Tunjuk jawapanSembunyi jawapan

✗ Salah

Kualiti, ciri dan fungsi termasuk dalam skop produk. Skop projek melibatkan kepimpinan dan pengurusan masa, bahan, maklumat, ruang dan ahli kumpulan.

[1 markah] (c)Kos projek melibatkan peruntukan kewangan bagi menjayakan projek.

A✓ BetulB✗ Salah

Tunjuk jawapanSembunyi jawapan

✓ Betul

Kos projek termasuk pembayaran upah, pembelian bahan, peralatan, sewaan, insurans dan perbelanjaan mengurus projek.

[1 markah] (d)Projek yang siap lewat daripada tempoh yang dipersetujui menunjukkan pengurusan masa yang cekap.

A✓ BetulB✗ Salah

Tunjuk jawapanSembunyi jawapan

✗ Salah

Pengurusan yang baik dan cekap menyiapkan projek dalam tempoh yang telah dipersetujui.

Untuk guru: Mengingat, aras rendah, standard 2.1.1

Buku teks ms. 32

Soalan 12

Berikut ialah empat cara penjanaan idea reka bentuk.
P Meniru apa sahaja yang terdapat di persekitaran
Q Menterbalikkan fungsi sesuatu alat
R Menukar saiz objek
S Menterbalikkan kedudukan
Padankan setiap contoh dengan cara penjanaan idea yang betul.

[1 markah] (a)Bentuk paruh burung raja udang dijadikan idea bentuk muncung kereta api laju.

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Bentuk paruh burung ditiru daripada alam persekitaran.

[1 markah] (b)Botol plastik terpakai dipotong dan dijadikan bekas pensel.

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Botol itu dahulu mengisi air; fungsinya diubah menjadi bekas pensel.

[1 markah] (c)Model Menara Berkembar Petronas dikecilkan menjadi rantai kunci cenderahati.

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Saiz bangunan sebenar dikecilkan menjadi rantai kunci.

[1 markah] (d)Bahagian dalam sebuah topi diterbalikkan ke luar supaya topi itu boleh dipakai dengan corak yang lain.

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Bahagian dalam diterbalikkan menjadi bahagian luar, seperti contoh baju hujan dalam buku teks.

Untuk guru: Memahami, aras rendah, standard 2.1.2

Buku teks ms. 33

Soalan 13

Berikut ialah empat langkah dalam garis panduan penjadualan projek.
K Membangunkan jadual
L Menentukan aktiviti jadual
M Menganggarkan kos dan menyediakan bajet
N Menganggarkan tempoh masa untuk sesuatu aktiviti
Susun langkah itu mengikut urutan yang betul.

[1 markah] (a)Langkah pertama

AKBLCMDN

Tunjuk jawapanSembunyi jawapan

Urutan garis panduan: menentukan aktiviti jadual (1), menganggarkan tempoh masa (4), membangunkan jadual (5), menganggarkan kos dan menyediakan bajet (6).

[1 markah] (b)Langkah kedua

AKBLCMDN

Tunjuk jawapanSembunyi jawapan

Tempoh setiap aktiviti mesti dianggarkan sebelum jadual dapat dibangunkan.

[1 markah] (c)Langkah ketiga

AKBLCMDN

Tunjuk jawapanSembunyi jawapan

Aktiviti dan tempohnya disenaraikan dalam jadual kerja.

[1 markah] (d)Langkah keempat

AKBLCMDN

Tunjuk jawapanSembunyi jawapan

Langkah terakhir ialah menganggarkan kos dan menyediakan bajet.

Untuk guru: Mengingat, aras rendah, standard 2.1.5

Buku teks ms. 38

Soalan 14

Rajah 2 menunjukkan carta Gantt bagi projek Kelab Reka Cipta membina rak buku mini.

Carta Gantt tujuh aktiviti projek rak buku mini selama lapan minggu — Rajah 2

[1 markah] (a)Berapa minggukah tempoh aktiviti Menanda, mengukur dan memotong?

A1 mingguB2 mingguC3 mingguD4 minggu

Tunjuk jawapanSembunyi jawapan

2 minggu

Aktiviti itu ditanda pada minggu 4 dan minggu 5, iaitu 2 minggu.

[1 markah] (b)Aktiviti manakah dijalankan serentak dengan Membeli bahan?

APerbincangan konsep bersama pelangganBMelakar reka bentuk rak bukuCMemasang rak bukuDMengecat dan kemasan

Tunjuk jawapanSembunyi jawapan

Melakar reka bentuk rak buku

Kedua-dua aktiviti ditanda pada minggu 3.

[1 markah] (c)Pada minggu keberapakah aktiviti Memasang rak buku bermula?

AMinggu 4BMinggu 5CMinggu 6DMinggu 7

Tunjuk jawapanSembunyi jawapan

Minggu 5

Tanda pertama bagi Memasang rak buku berada pada lajur minggu 5.

[1 markah] (d)Bahan lewat sampai selama seminggu. Aktiviti manakah yang paling awal akan terjejas?

AMelakar reka bentuk rak bukuBMenanda, mengukur dan memotongCMengecat dan kemasanDMenguji dan membuat laporan

Tunjuk jawapanSembunyi jawapan

Menanda, mengukur dan memotong

Bahan diperlukan untuk menanda, mengukur dan memotong, iaitu aktiviti yang bermula sejurus selepas Membeli bahan (minggu 4).

Untuk guru: Mengaplikasi, aras sederhana, standard 2.1.4

Buku teks ms. 37

Soalan 15

Rajah 3 menunjukkan anggaran kos bagi projek menghasilkan 50 buah bekas pensel kayu dalam masa 5 hari. Lengkapkan pengiraan kos.

Jadual kos bahan dengan jumlah X, formula kos upah dengan jawapan Y, dan jadual kos overhed berjumlah 30.00 — Rajah 3

[1 markah] (a)Nilai X (jumlah kos bahan)

ARM97.00BRM105.00CRM113.00DRM27.30

Tunjuk jawapanSembunyi jawapan

RM105.00

60.00 + 13.00 + 24.00 + 8.00 = RM105.00.

[1 markah] (b)Nilai Y (kos upah)

ARM60.00BRM100.00CRM300.00DRM600.00

Tunjuk jawapanSembunyi jawapan

RM300.00

4 orang × 3 jam × RM5.00 × 5 hari = RM300.00.

[1 markah] (c)Jumlah kos modal

ARM405.00BRM435.00CRM335.00DRM465.00

Tunjuk jawapanSembunyi jawapan

RM435.00

Kos bahan + kos upah + kos overhed = RM105.00 + RM300.00 + RM30.00 = RM435.00.

[1 markah] (d)Kos pengeluaran sebuah bekas pensel

ARM2.10BRM6.00CRM8.70DRM21.75

Tunjuk jawapanSembunyi jawapan

RM8.70

Kos modal ÷ bilangan produk = RM435.00 ÷ 50 = RM8.70.

Untuk guru: Mengaplikasi, aras sederhana, standard 2.1.6

Buku teks ms. 41

Soalan 16

Sebuah pasukan projek sekolah mempunyai ahli yang berikut.
P Pengurus
Q Tadbir urus (setiausaha/bendahari)
R Pereka bentuk
S Pembangun mock-up
Padankan setiap tugasan dengan ahli yang bertanggungjawab.

[1 markah] (a)Menyediakan pelbagai lakaran dan lakaran bersaiz

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Pereka bentuk menyediakan pelbagai lakaran dan lakaran bersaiz (Jadual 2.2).

[1 markah] (b)Mengukur, menanda, memotong dan memasang

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Pembangun mock-up mengukur, menanda, memotong, memasang dan menghasilkan mock-up atau model.

[1 markah] (c)Mendapat sumber dan menentukan kos

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Tadbir urus (setiausaha/bendahari) mendapat sumber dan menentukan kos.

[1 markah] (d)Menentukan skop projek dan masa, serta membahagikan tugas ahli

APBQCRDS

Tunjuk jawapanSembunyi jawapan

Pengurus menentukan skop, projek dan masa, serta membahagikan tugas ahli.

Untuk guru: Memahami, aras rendah, standard 2.1.7

Buku teks ms. 44

Bahagian C: soalan subjektif

8 markah

Jawab semua soalan. Tulis jawapan anda di ruang yang disediakan. Tandakan sendiri jawapan anda menggunakan skema.

Soalan 17

Kelab Keusahawanan akan menghasilkan 100 unit bekas telefon daripada kayu untuk dijual pada Hari Keusahawanan. Jumlah kos modal ialah RM480.00.

[2 markah] (a)Hitung kos pengeluaran seunit dan kos jualan seunit jika kelab itu mahu keuntungan sebanyak 50%. Tunjukkan jalan kira anda.

Tunjuk jawapanSembunyi jawapan

Kos pengeluaran seunit = RM480.00 ÷ 100 = RM4.80 [1]1
Kos jualan = RM4.80 + RM2.40 (50%) = RM7.20 [1]1

Tandakan setiap isi yang betul.

[2 markah] (b)Bekas telefon yang hampir sama di pasaran dijual dengan harga RM6.00. Berdasarkan huruf R (Realistic) dalam konsep SMART, adakah harga RM7.20 sesuai? Berikan alasan dan satu cadangan.

Tunjuk jawapanSembunyi jawapan

Mana-mana 2 isi

Tidak sesuai kerana harga RM7.20 lebih tinggi daripada harga produk yang seakan-akan sama di pasaran (RM6.00) / pelanggan mungkin tidak membeli [1]1
Cadangan: kurangkan peratus keuntungan, contohnya 20% (RM4.80 + RM0.96 = RM5.76) [1]1
Cadangan: kurangkan kos modal, contohnya guna bahan yang lebih murah atau kurangkan kos upah/overhed [1]1

Tandakan setiap isi yang betul.

Untuk guru: Menilai, aras tinggi, standard 2.1.6

Buku teks ms. 41

Soalan 18

Anda dilantik sebagai pengurus projek untuk membina sebuah model rumah api bagi pameran sekolah. Projek mesti siap dalam 4 minggu.

[4 markah] Pada sehelai kertas, sediakan jadual kerja dalam bentuk carta Gantt bagi projek itu. Kemudian tandakan skema untuk setiap perkara yang ada pada carta anda.

Tunjuk jawapanSembunyi jawapan

Mana-mana 4 isi

Ada lajur aktiviti dan lajur minggu 1 hingga 4 [1]1
Sekurang-kurangnya lima aktiviti yang sesuai, contohnya perbincangan konsep, melakar, menyediakan bahan, menanda/mengukur/memotong, mencantum, kemasan, menguji [1]1
Aktiviti disusun mengikut urutan yang logik: lakaran sebelum menyediakan bahan, memotong sebelum mencantum [1]1
Tempoh setiap aktiviti ditanda dengan jelas (tanda atau bar) dan sekurang-kurangnya dua aktiviti berjalan serentak [1]1
Semua aktiviti berakhir dalam minggu 4, dengan aktiviti akhir seperti menguji, membuat laporan atau persembahan [1]1

Tandakan setiap isi yang betul.

Untuk guru: Mencipta, aras tinggi, standard 2.1.4, 2.1.5

Buku teks ms. 37

Kembali ke nota Bab 3 soalan Kertas model
